Grubenwasserkanal Ibbenbüren

Technische Daten

Projektbeschreibung

Bau eines Grubenwasserkanals.

Gesamtlänge: ca. 7.400 m
2 Vortriebe: West 3.230 m und Ost 3.870 m lang
Innendurchmesser: 3,60 m
Außendurchmesser: 4,50 m
Bohrdurchmesser: ca. 4,80 m

Bauweise

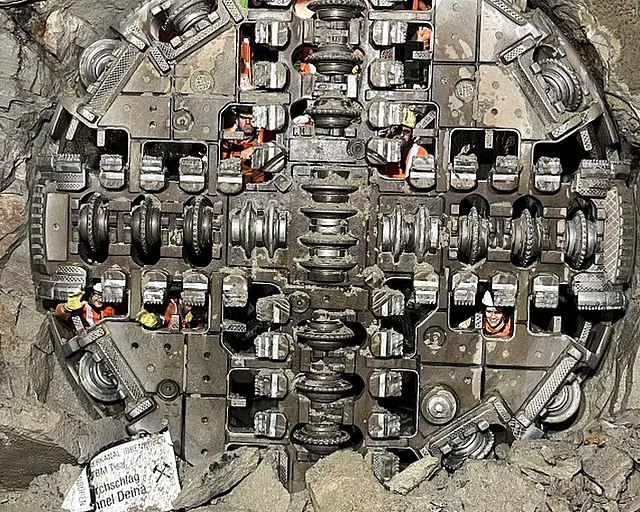

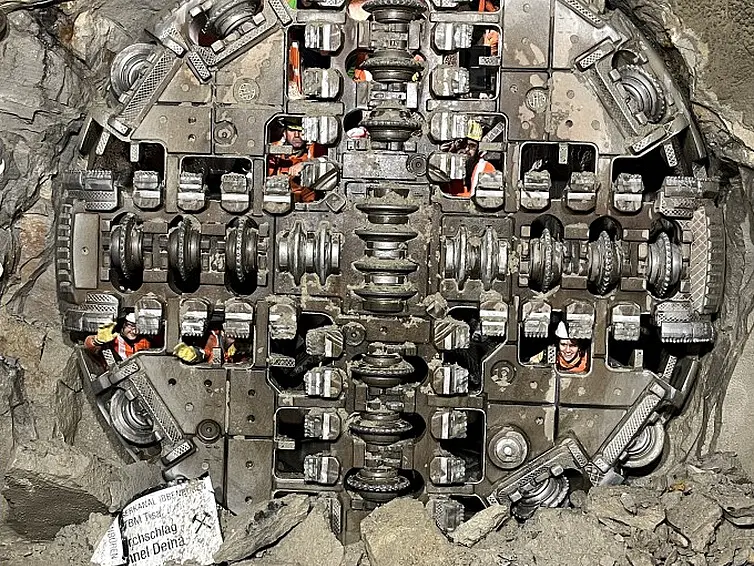

Paralleler Tunnelvortrieb von 2 Angriffspunkten mit 2 Variable
Density-TBMs (VDS), Durchmesser: 4,80 m
Einschaliger Tunnelausbau mit Stahlbetontübbingen
Herstellung der Startbaugrube West mit überschnittenen Bohrpfählen und des Mittelschachts mit Anker und Spritzbetonsicherung
230 m langer Abschnitt in offener Bauweise mit Bohrpfahlverbau und 30 m lange Startbaugrube für die TBM, die für den Vortrieb West bis zum Mittelschacht eingesetzt wird

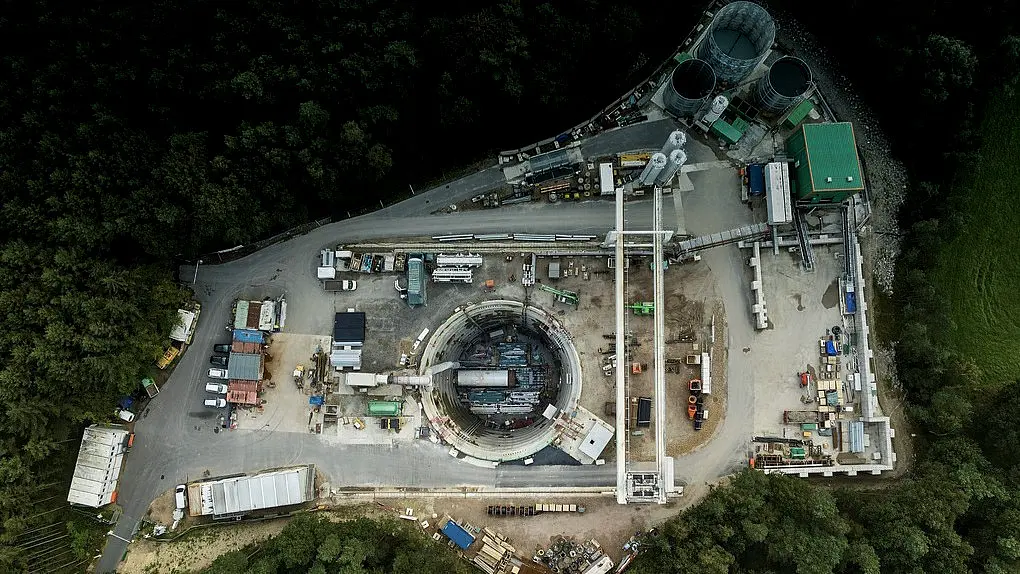

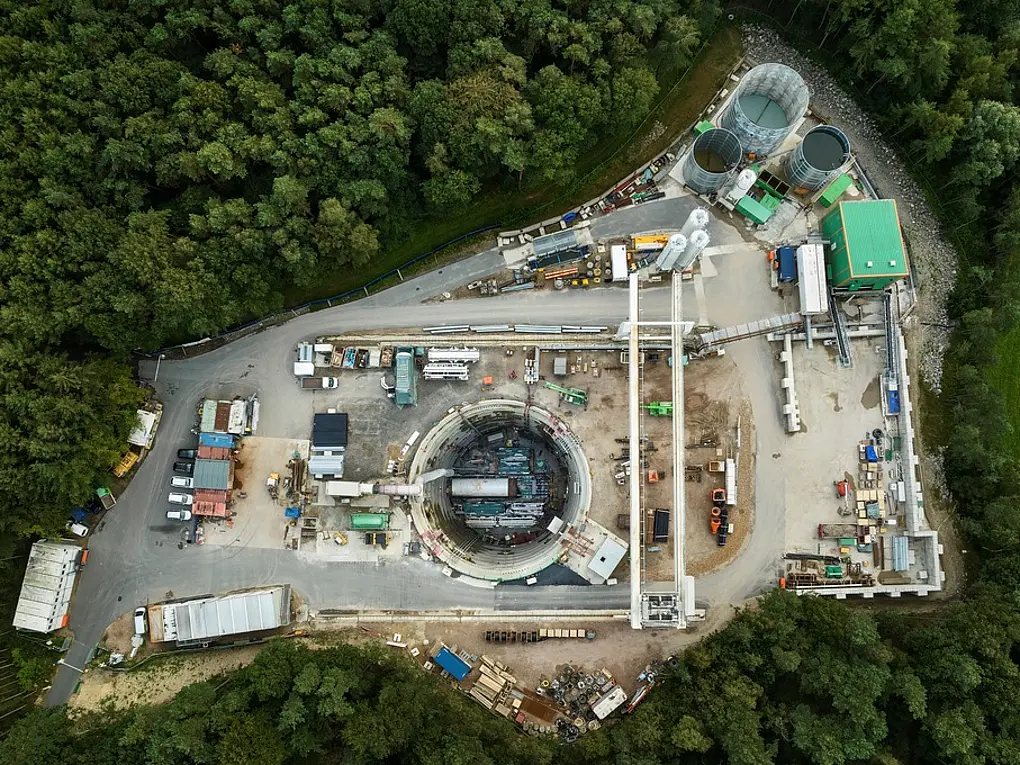

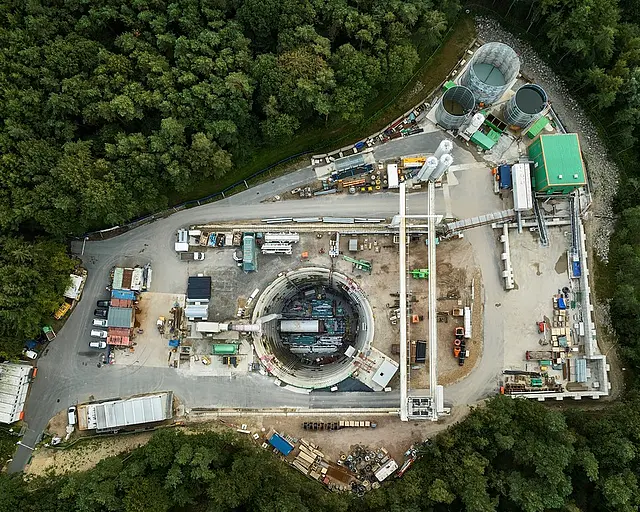

Mittelschacht, Tiefe ca. 75 mInnendurchmesser ca. 32 m

Geologie

Sande, Kiese, Sand-/ Schluff-/ Tonsteine, Kohleflöze, Stollen

Allgemeine Daten

Projekt

Grubenwasserkanal Ibbenbüren, Deutschland

Auftraggeber

RAG Aktiengesellschaft, Ibbenbüren, Deutschland

Auftragnehmer

Wayss & Freytag Ingenieurbau AG in Arbeitsgemeinschaft

Nutzung
Wasser/Abwasser
Art
Grubenwassertunnel
Länge
Ca. 7.400 m
Bauart
TBM Vortrieb mit zwei VD-TBM

abeleitung von Grubenwasser

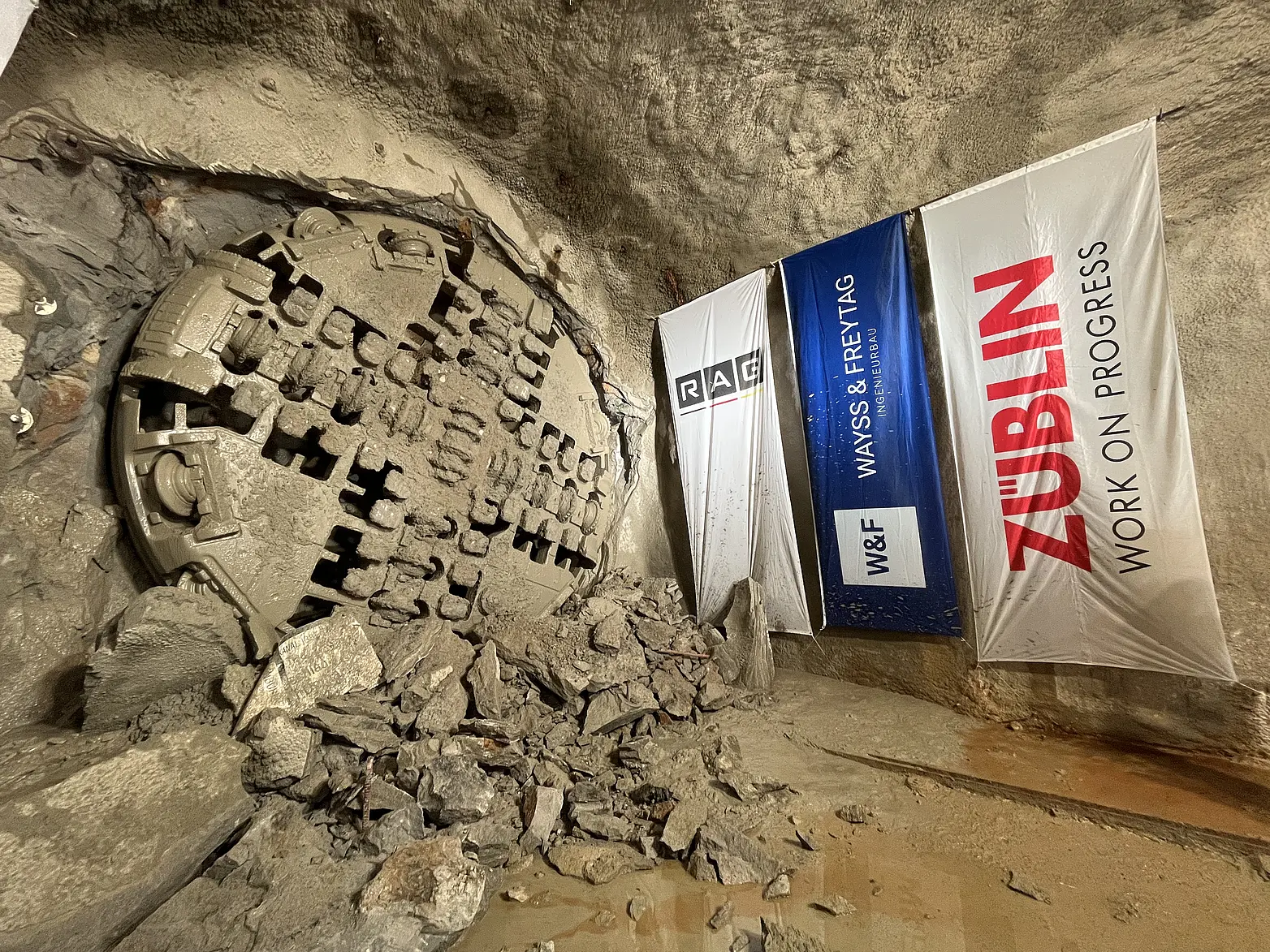

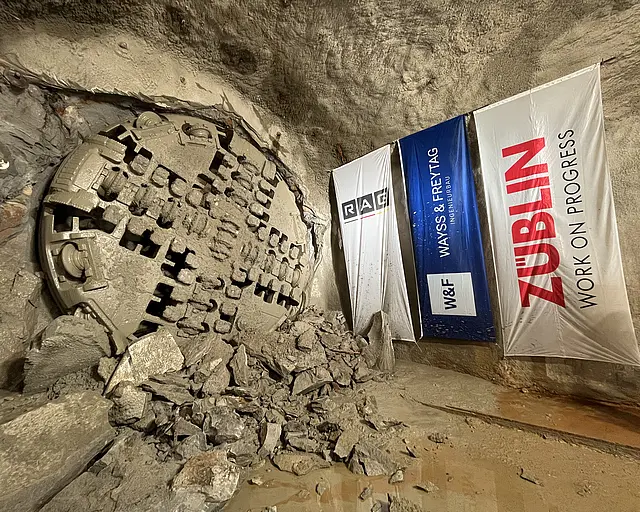

Der Mittelschacht wird als Zielschacht für die TBM West und als Startschacht für die TBM genutzt, die den Vortrieb Ost bis zum bestehenden „Schacht 1 Oeynhausen“ ausführt.

Nach Ankunft der TBM wird dieser 100 m tiefe Schacht ertüchtigt. Die Entwässerung des Bergwerks mittels des Grubenwasserkanals erfolgt durch die Tübbingauskleidung in ein Fertigteil-Sohlgerinne, welches das Grubenwasser nach Westen aus dem Bergwerk in die Kläranlage Gravenhorst hinausleitet. Die beiden Vortriebe werden in Bereichen, wo eine Grubenwasserableitung erforderlich ist, mit Perlkies als Ringspaltverfüllung ausgeführt und in Bereichen, wo keine Grubenwasserableitung erforderlich ist, mit einem Zweikomponenten-Mörtel.
