Innovative Gründungslösung bei schwierigen Bodenverhältnissen
DSV-Mikropfähle (Düsenstrahlmikropfähle oder Düsenstrahlpfähle) sind eine moderne Lösung für Bauwerke, die besondere Stabilität und Langlebigkeit erfordern. Sie kombinieren die Vorteile klassischer Mikropfähle mit der Leistungsfähigkeit des Düsenstrahlverfahrens (DSV), auch Hochdruckinjektion (HDI) genannt. Durch die gezielte Bodenverbesserung und die Integration robuster Stahlstäbe entsteht eine Konstruktion, die selbst unter anspruchsvollsten Bedingungen überzeugt. Das Düsenstrahlverfahren, in Kombination mit Mikropfählen, hat den Vorteil, dass es sich optimal an nahezu jede Baugrundsituation anpassen lässt.
Technische Vorteile auf einen Blick
- Hohe Tragfähigkeit:
Durch den großen DSV-Körper (Ø ca. 1,0 m) wird zusätzlicher Bodenwiderstand mobilisiert und durch den größeren Verankerungskörper die Mantelreibung reduziert. - Robuste Konstruktion:
Verwendung von Einzelstabstahl auch mit geringer Stahlgüte. Bedeutet weniger Korrosionsschutzaufwand, höhere Wirtschaftlichkeit. - Flexibel einsetzbar:
Ideal für horizontale Lasten und Bauwerke mit einer langen Nutzungsdauer. - Geprüfte Qualität:
Belastungstests garantieren höchste Sicherheit.
Anwendungsbereiche
Rückverankerungen bei schwierigen Bodenverhältnissen
Bauwerke mit hohen horizontalen Lasten
Schleusenbau, Wasserbauprojekte, Unterwasserbetonsohlen und weitere Einsatzbereiche
5. Schleusenkammer Brunsbüttel

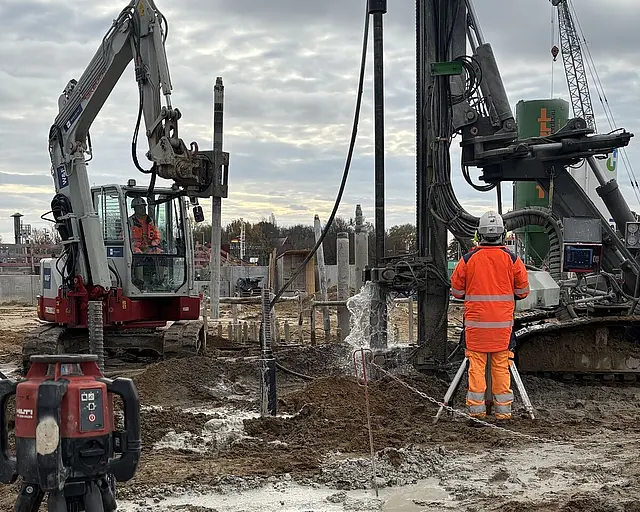

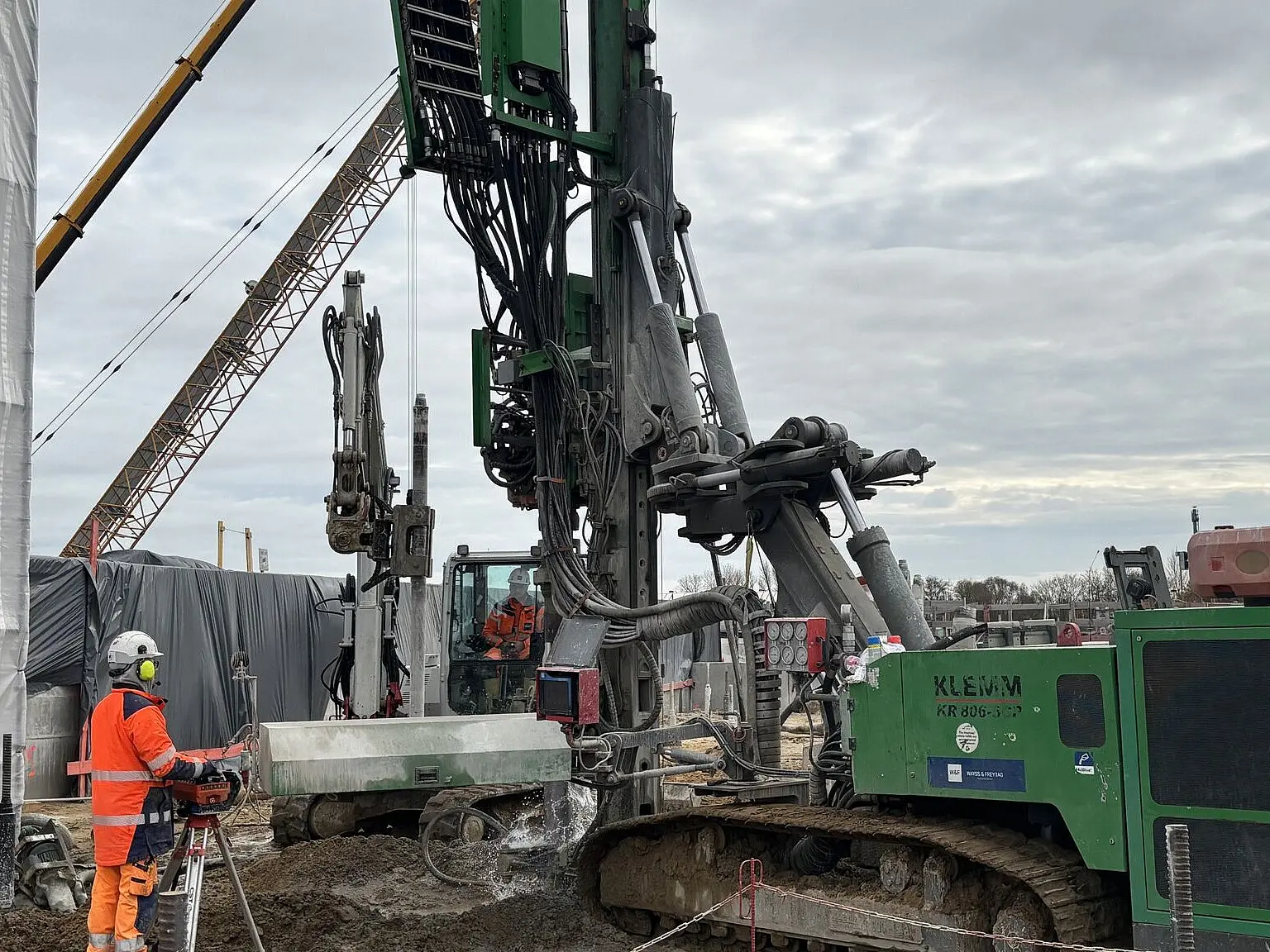

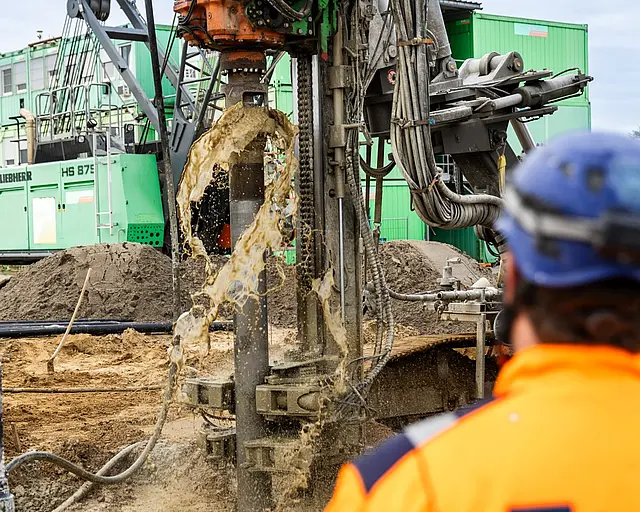

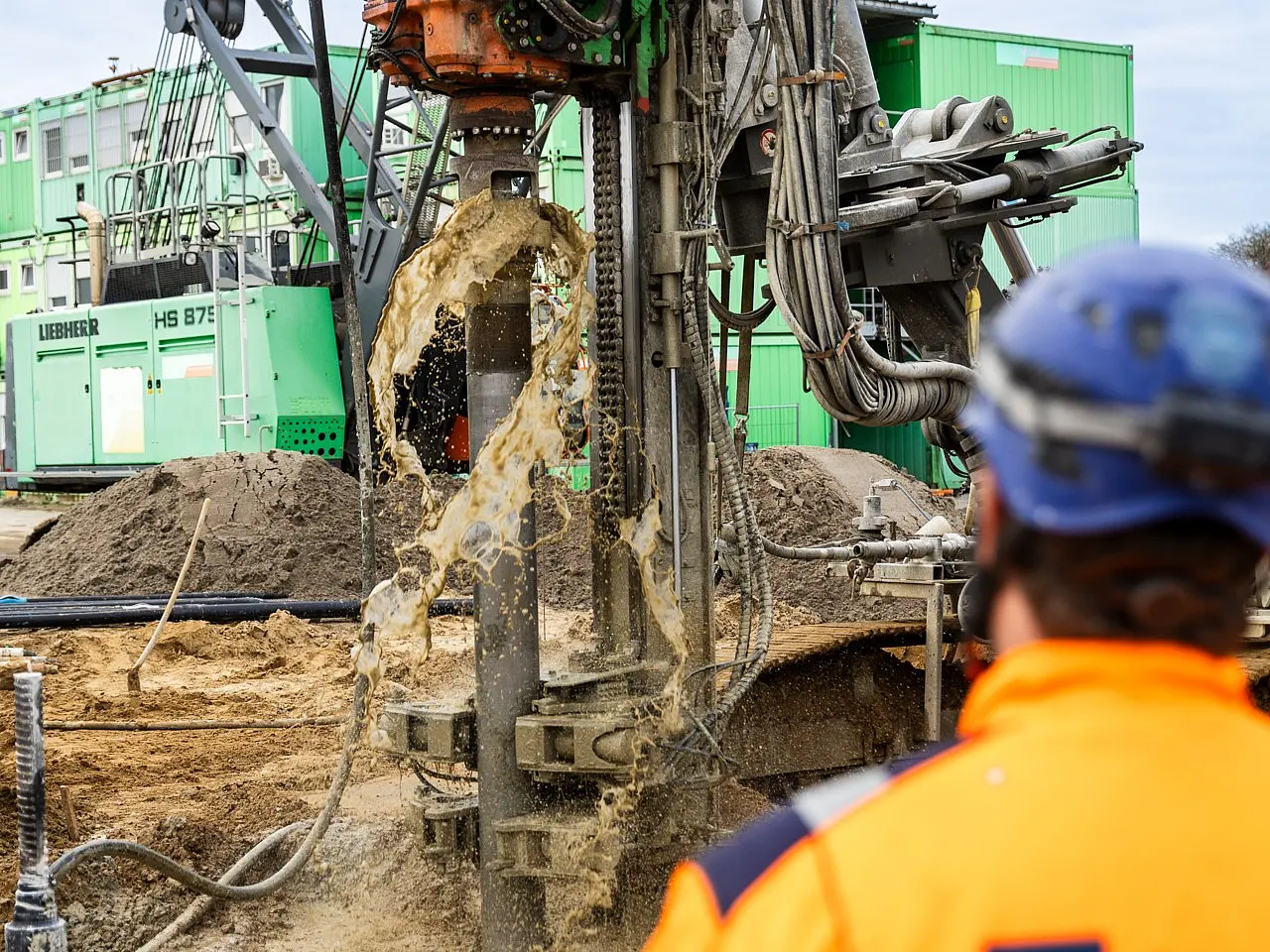

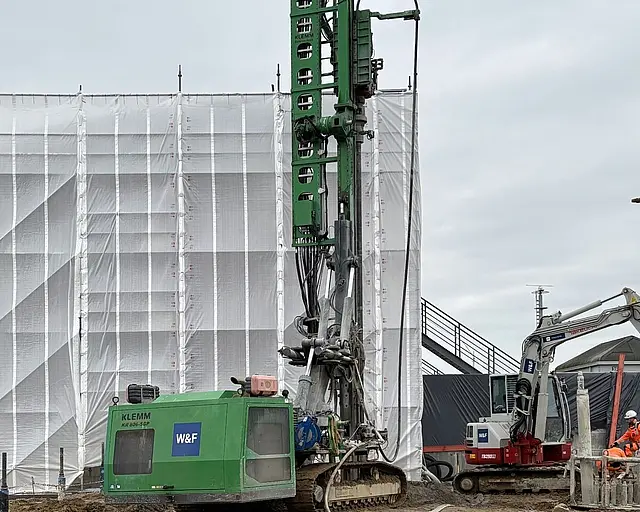

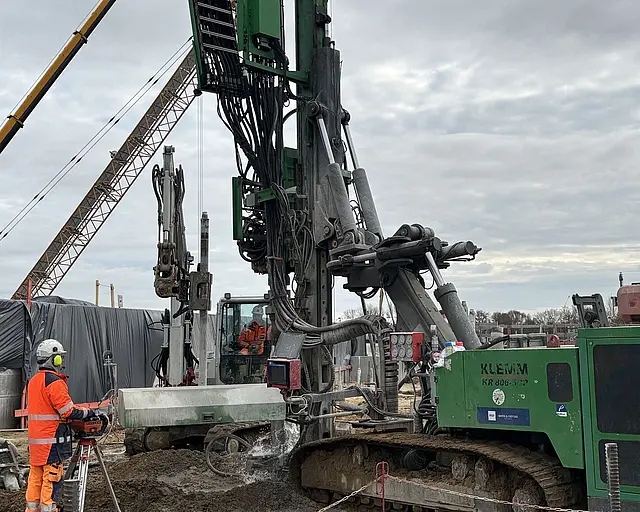

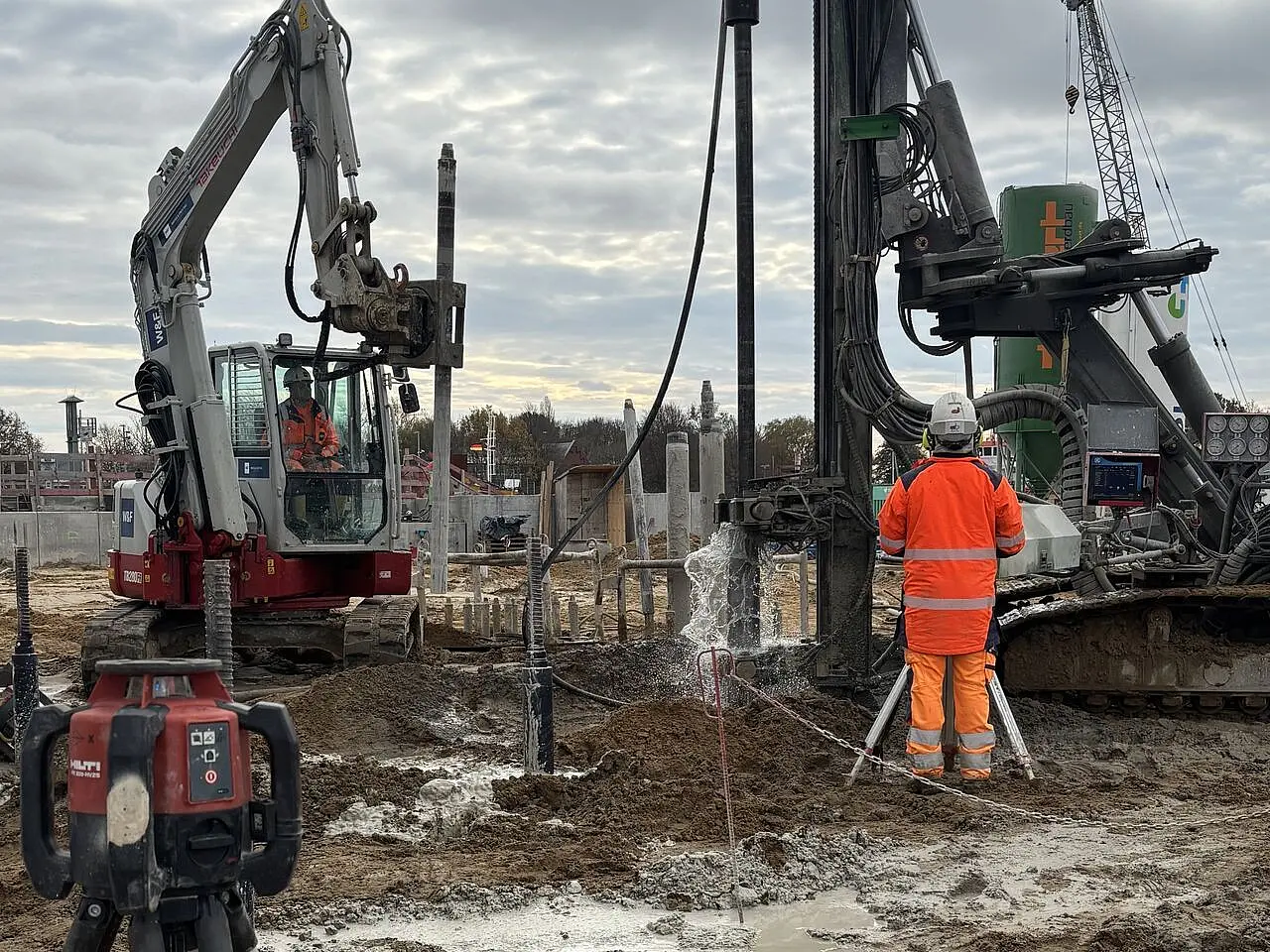

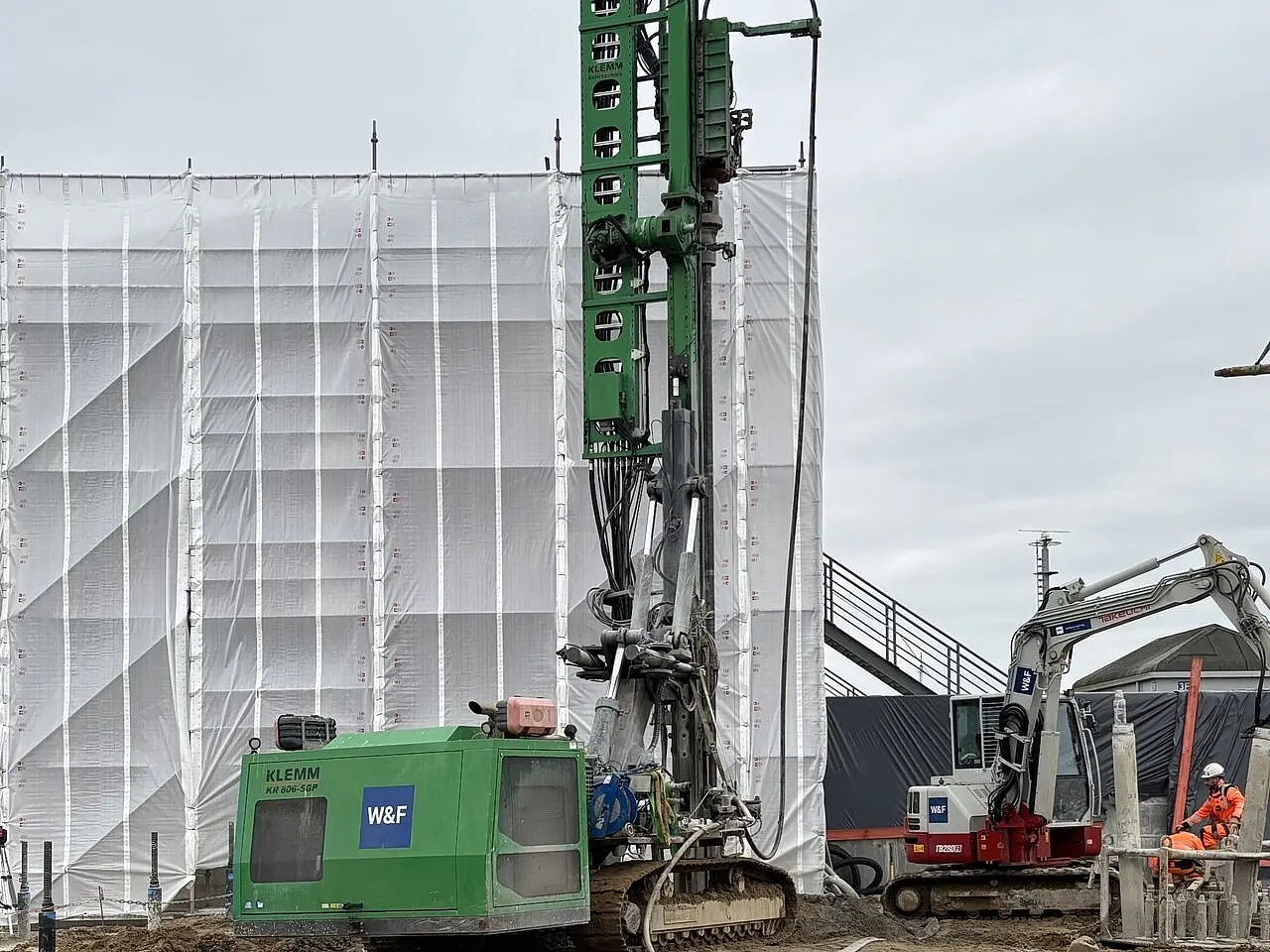

Für die neue Schleusenkammer am Nord-Ostsee-Kanal wurden über 2.000 DSV-Mikropfähle eingebaut. Mit einer geplanten Nutzungsdauer von über 100 Jahren bieten Düsenstrahlmikropfähle (DSV-MP) eine besonders robuste und wirtschaftliche Lösung. Statt auf technisch aufwendigen Korrosionsschutz zu setzen, wird eine Konstruktion mit geringer Stahlgüte verwendet. Durch die Kombination aus Mikropfahl und großvolumigem DSV-Körper entstehen Rückverankerungen, die horizontale Lasten sicher aufnehmen und nur minimale Verformungen oder Dehnungen des Tragwerks zulassen.
Probepfähle: Im Rahmen des Projekts wurden rund 20 Probepfähle hergestellt, um die Ausführung und Tragfähigkeit der DSV-Mikropfähle zu überprüfen. Zur Qualitätskontrolle des DSV-Körpers erfolgten Kernbohrungen, die die geforderten Festigkeitswerte von über 20 MPa bestätigten.
Zusätzlich wurden an neun ausgewählten DSV-Mikropfählen Probebelastungen, mit Lasten von bis zu 4.000 kN, durchgeführt.
Wand:

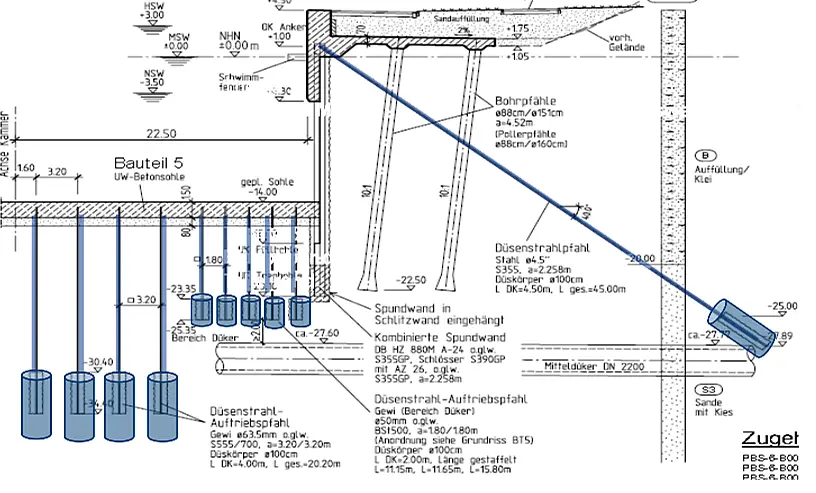

Düsenstrahlmikropfähle 4,5“, S355
Unterwasserbetonsohle:
Gewi 63,5mm, S555/700
DSV-Körper:
Durchmesser = 1,0m
Länge = 2,0m – 4,0m
Festigkeitsanforderungen > 20N/mm²
Unsere Expertinnen und Experten in unserem Bereich Mitte gehören zu den wenigen in Deutschland, die dieses Verfahren routiniert und zuverlässig anbieten.
Kontaktieren Sie uns für eine individuelle Beratung zu DSV-Mikropfählen und erfahren Sie, wie wir Ihr Projekt sicher und wirtschaftlich realisieren.
