Technische Daten

Projektbeschreibung

  • 2 Tunnelröhren
    Länge je 2.550 m, Innendurchmesser 5,80 m
  • 6 Querschläge im Abstand von 250 m
  • 2 Stationen:
    Serangoon Station, 205 m lang, Woodleigh Station, 210 m lang
    in offener Baugrube mit Verbau als Zivilschutzbunker ausgebaut
    schlüsselfertig

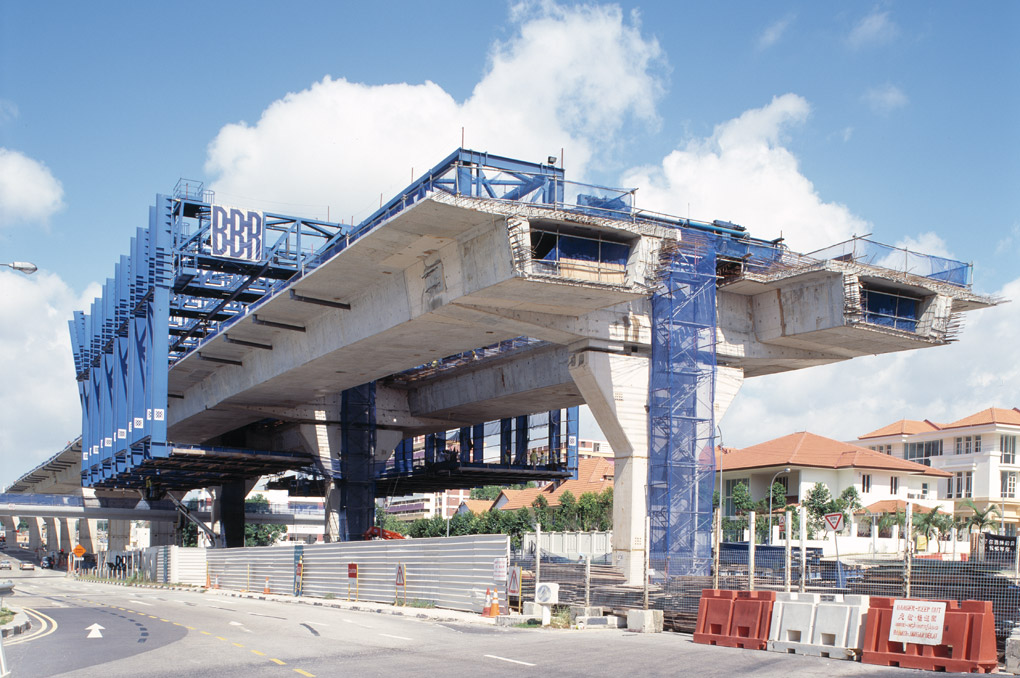

  • 1 Viadukt mit 2 getrennten Überbauten mit 2 x 3 Fahrspuren
    L = 1.750 m, B = 2 x 11,40 m
    mit Vorschubgerüst bzw. im Freivorbau im Bereich großer Spannweiten hergestellt
  • Trogbauwerk Braddell Bartley Underpass, ca. 1 km Länge,
    und Upper Paya Lebar Underpass
  • Umfangreiche Straßenbauarbeiten
  • 3 Fußgängerbrücken
  • 1 Schaltstation

Bauweise

  • TBM-Vortrieb mit Erddruckschild
  • Schilddurchmesser: 6,56m
  • Querschläge in NÖT-Bauweise mit Ortbetoninnenschale

Geologie

  • Sand
  • Ton
  • Granit

Allgemeine Daten

Projekt
Metro Singapur, North-East Line, Los C704
Metrotunnel, eingleisig

Auftraggeber
Land Transport Authority of Singapore (LTA)

Auftragnehmer
Wayss & Freytag AG
als technischer und kaufmännischer Geschäftsführer
in Arbeitsgemeinschaft

Bauzeit
1997 bis 2002

Bausumme Brutto
177 Millionen €

Nutzung
Infrastruktur
Art
Metrotunnel, eingleisig
Länge
2 * 2.550 m
Bauart
TBM Vortrieb mit Erddruckschild
