Technische Daten

Projektbeschreibung

  • Tunnel für eine Gasleitung
  • Länge ca. 4.050 m
  • Innendurchmesser: 3,0 m

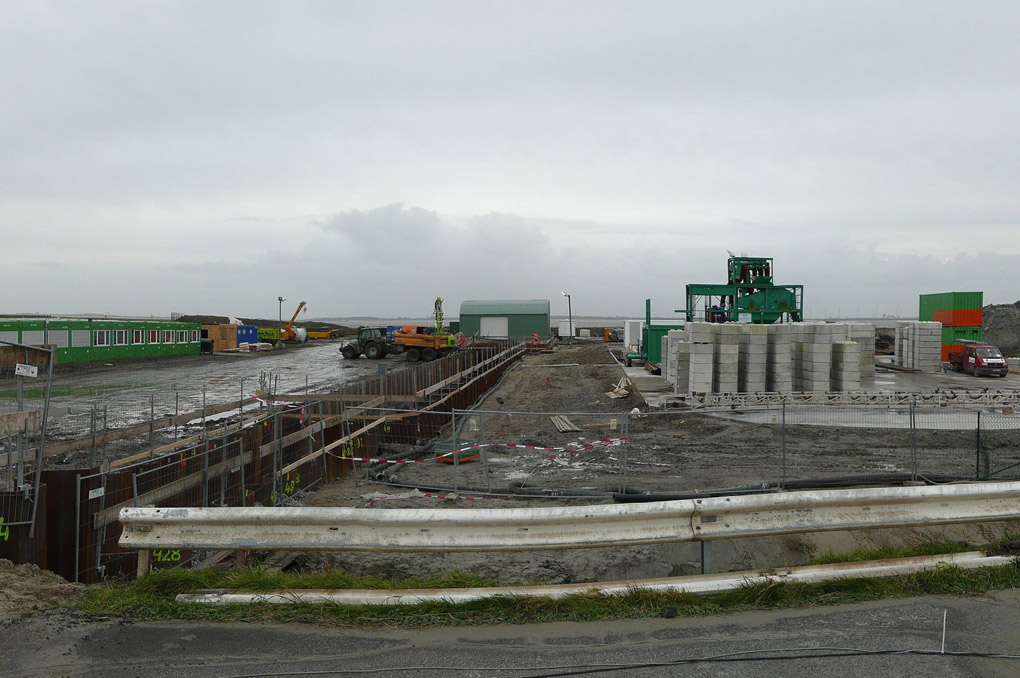

  • Start- und Zielschacht
  • Einschwimmen der Gaspipeline in den Tunnel
    und anschließende Verdämmung des vorhandenen Zwischenraums
  • umfangreiche Bodenuntersuchung

Bauweise

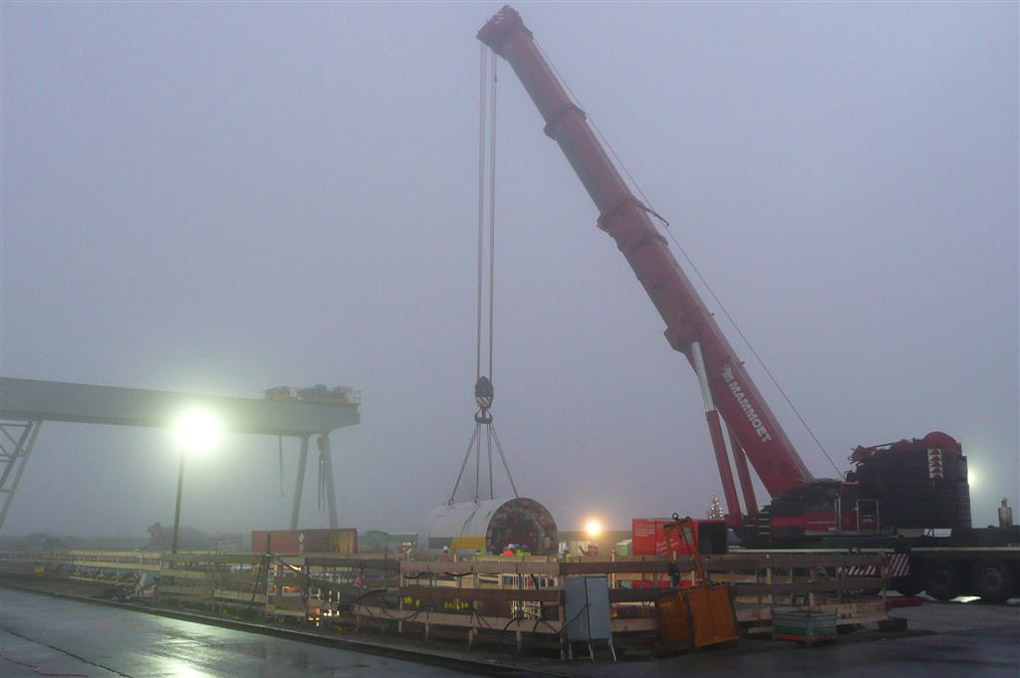

  • TBM-Vortrieb mit Hydro-Schild,
  • Schilddurchmesser: 3,78 m
  • Ausbau mit stahlfaserbewehrten Tübbingen
  • Wandstärke 25 cm

Geologie

  • Potklei
  • Sande
  • Tone





Allgemeine Daten

Projekt
Ems-Dollart-Querung zwischen Deutschland und den Niederlanden
Tunnel für eine Gasleitung

Auftraggeber
Nederlandse Gasunie

Auftragnehmer
Wayss & Freytag Ingenieurbau AG
in Arbeitsgemeinschaft

Bauzeit
Juni 2008 bis September 2010

Bausumme Netto
45,7 Mio. €

Nutzung
Medien/ Versorgung
Art
Leitungstunnel
Länge
4.050 m
Bauart
TBM Vortrieb mit Hydro- Schild
