Technische Daten

Projektbeschreibung

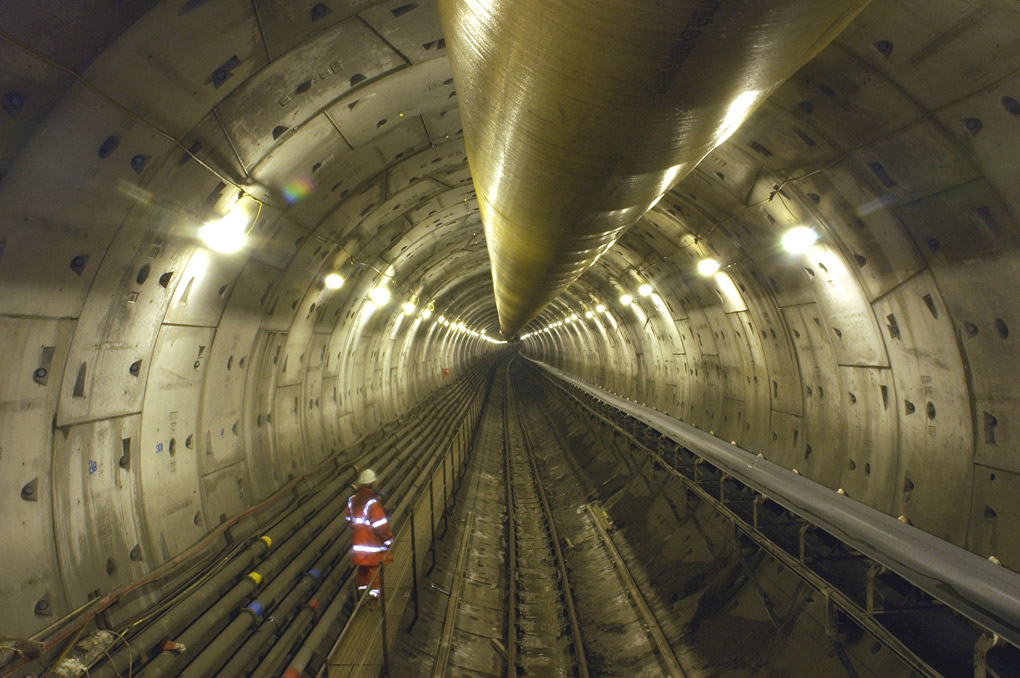

  • 2 parallele Eisenbahntunnel
  • Länge: jeweils 5,3 km
  • Innendurchmesser: 7,15 m
  • 7 Querschläge
  • 1 Lüftungsschacht

Bauweise

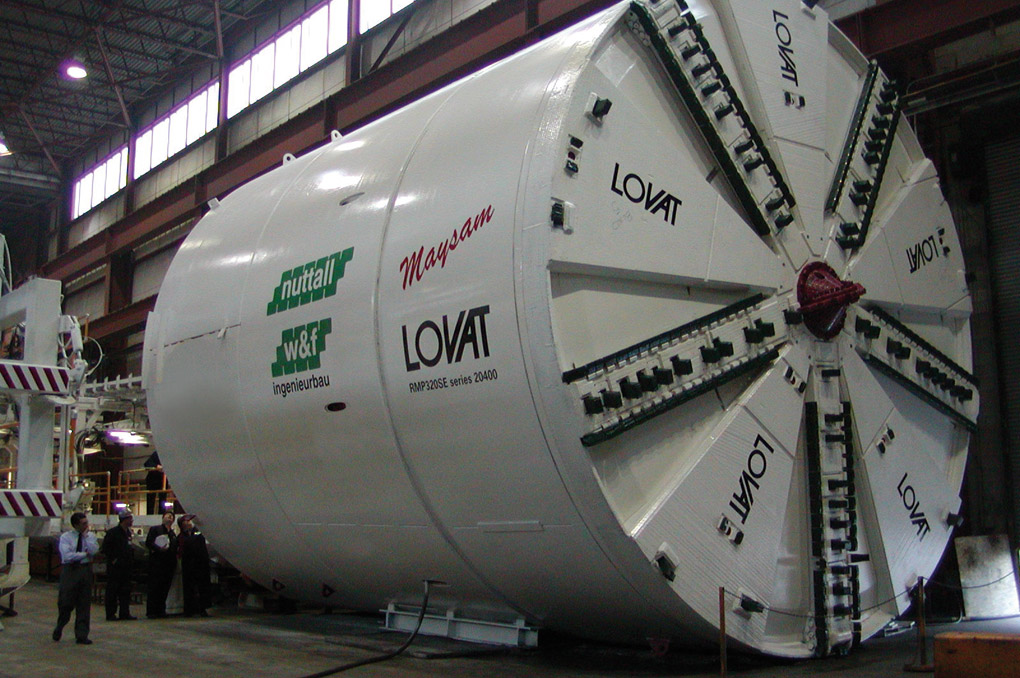

  • TBM-Vortrieb mit 2 Erddruckschilden
  • Schilddurchmesser: 8,15 m
  • Auskleidung mit stahlfaserbewehrten Tübbingen
  • Beide Tunnel zeitgleich aus einem Trogbauwerk heraus aufgefahren

Geologie

  • Sand
  • London Ton
  • Schluff
  • Kies

Allgemeine Daten

Projekt
Channel Tunnel Rail Link
Contract C250
Eisenbahntunnel, eingleisig

Auftraggeber
Union Railways (North) Ltd.
London, Großbritannien

Auftragnehmer
Wayss & Freytag Ingenieurbau AG
in Arbeitsgemeinschaft

Bauzeit
Februar 2001 bis September 2004

Bausumme Netto
217 Mio. €

Nutzung
Infrastruktur
Art
Eisenbahntunnel, eingleisig
Länge
2 * 5,3 km
Bauart
TBM Vortrieb mit Erddruckschild
