Technische Daten

Projektbeschreibung

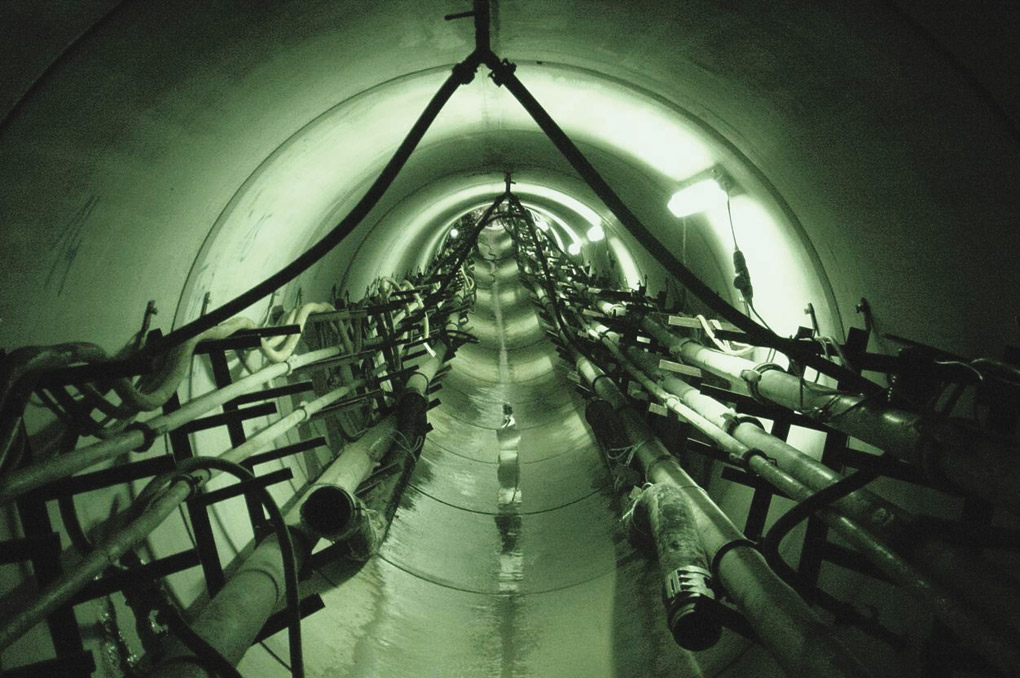

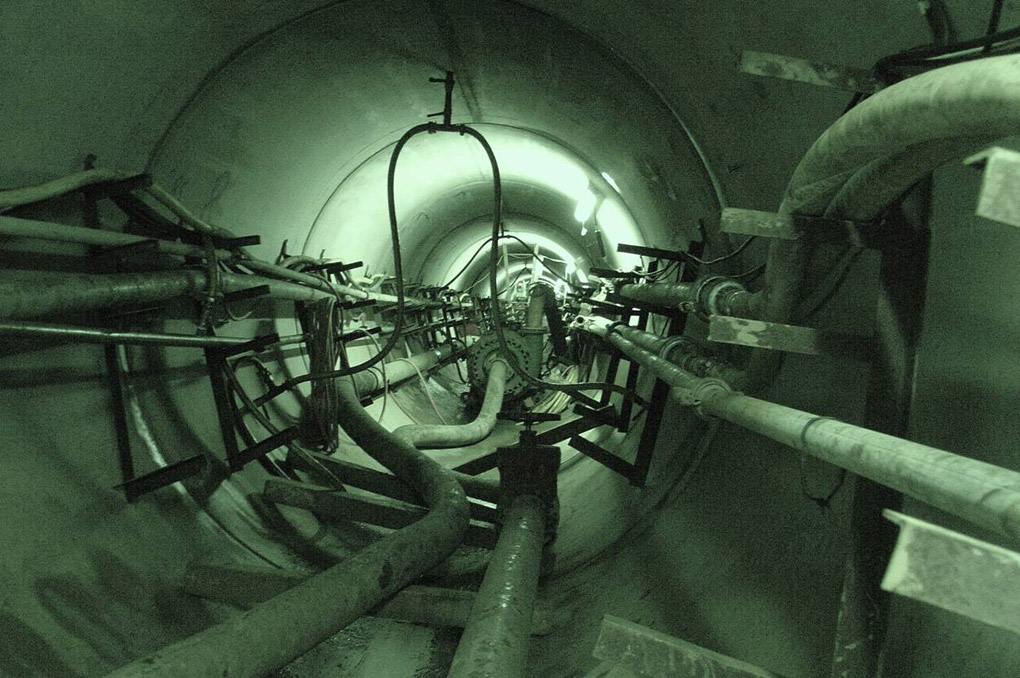

Herstellung von 2 Vorstollen im Zuge des City-Tunnels Leipzig, Baulos C

Länge

  • 110 m und 145 m
  • Innendurchmesser: 2,40 m

Bauweise
Rohrvortrieb mit flüssigkeitsgestützter Ortsbrust

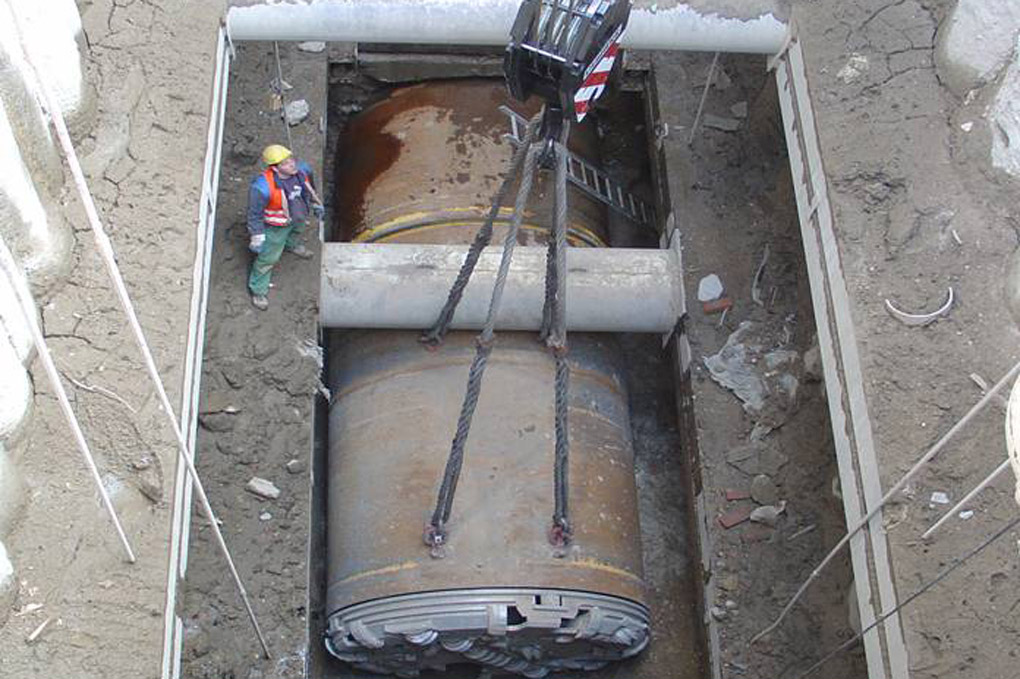

  • Vortriebsmaschine AVN 2000
  • Außendurchmesser 2.400 mm
  • zusätzlicher Aufdoppelmantel 3.000 mm

Wandstärke der Vortriebsrohre

  • 30 cm, Regellänge: 3 m
  • Setzungen max. 3 mm

Geologie:

  • Sand
  • Kies

Allgemeine Daten

Projekt
Rohrvortrieb unter dem Hbf. Leipzig

Auftraggeber
Arge City-Tunnel Leipzig, Los C bestehend aus

  • Wayss & Freytag Ingenieurbau AG
  • Strabag AG

Auftragnehmer
Wayss & Freytag Ingenieurbau AG
als technischer Geschäftsführer
in Arbeitsgemeinschaft

Bauzeit
Oktober 2006 bis Juli 2007

Bausumme Netto
2,8 Mio. €

Nutzung
Infrastruktur
Art
Vorstollen zu Eisenbahntunnel
Länge
110 und 145 m
Bauart
Rohrvortrieb
