Technische Daten

Los 1: Vortrieb Zufahrtsstollen

  • L ca. 90 m und Startkaverne
  • V ca. 1 000 m³
  • Bau von 2 Druckschotts
  • Ausbau Zufahrtsstollen, inkl. Portalbauwerk
  • Infrastrukturmaßnahmen

Bauweise

  • Sprengvortrieb
  • Innenschale in Spritzbeton

Geologie

  • Hauptdolomit

Los 2: Vortrieb Zielschacht

  • D = 7 m
  • T ca. 40 m
  • Zielkaverne L ca. 20 m

Bauweise

  • Sprengvortrieb
  • Innenschale in Spritzbeton

Geologie

  • Hauptdolomit

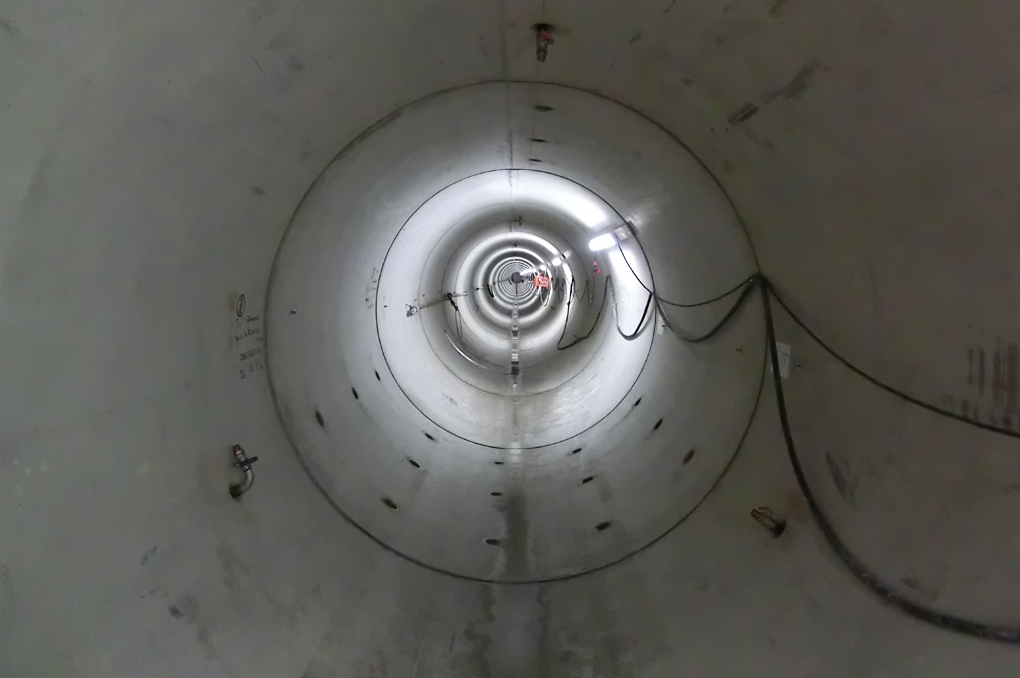

Los 3: Maschineller Vortrieb Sickerwasserstollen

  • D = 3,0 m
  • L ca. 160 m

Bauweise

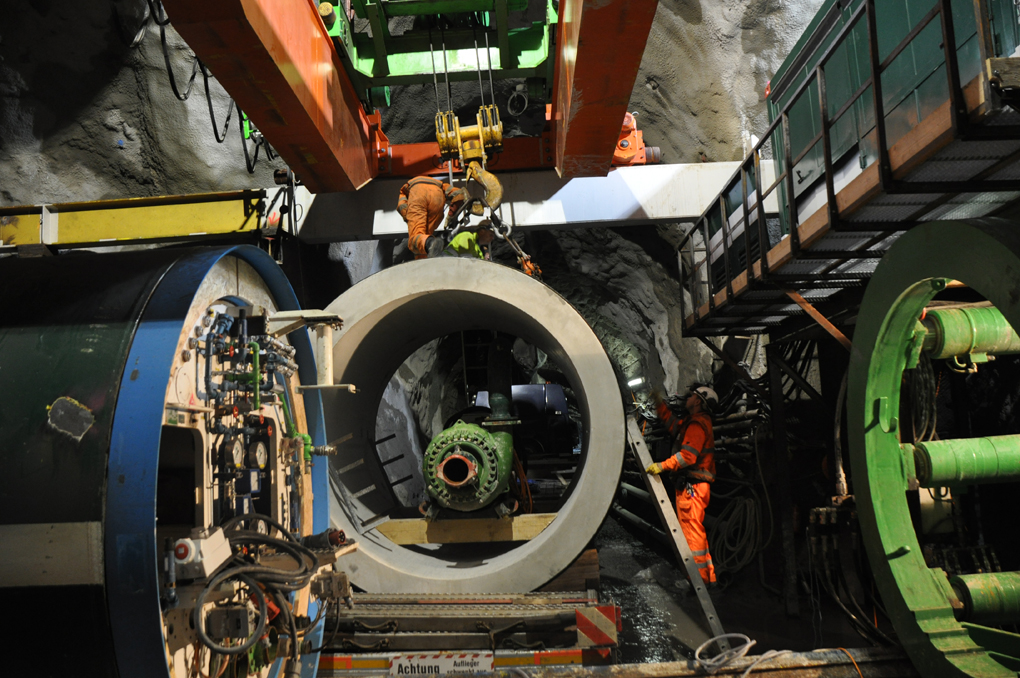

  • Rohrvortrieb mit Stahlbetonrohren
  • L = 2,8 m
  • Herstellung von 2 Injektionskörpern mit Weichgel jeweils im Übergangsbereich Fels-Dammschüttung

Allgemeine Daten

Projekt
Talsperre Sylvenstein BA 3,
Neubau Sickerwasserstollen,
Los 1–3

Auftraggeber
Wasserwirtschaftsamt Weilheim für Freistaat Bayern

Auftragnehmer
Wayss & Freytag Ingenieurbau AG

Bauzeit
März 2013 bis Juni 2014

Bausumme Brutto
5,6 Millionen €

Nutzung
Wasser/Abwasser
Art
Sickerwasserstollen
Länge
160 m
Bauart
Rohrvortrieb
