Technische Daten

Projektbeschreibung

  • Startschacht Ø = 15 m, Tiefe = 22 m
  • 600 m eingleisiger Querschnitt F = 36 m²
  • 200 m zweigleisiger Querschnitt F = 70 m²
  • 70 m Aufweitungsbereich F = 36 – 60 m²
  • 30 m Abzweigbereich, dreischiffig F = 185 m²
  • 100 m Bahnhofsröhren F = 62 m²

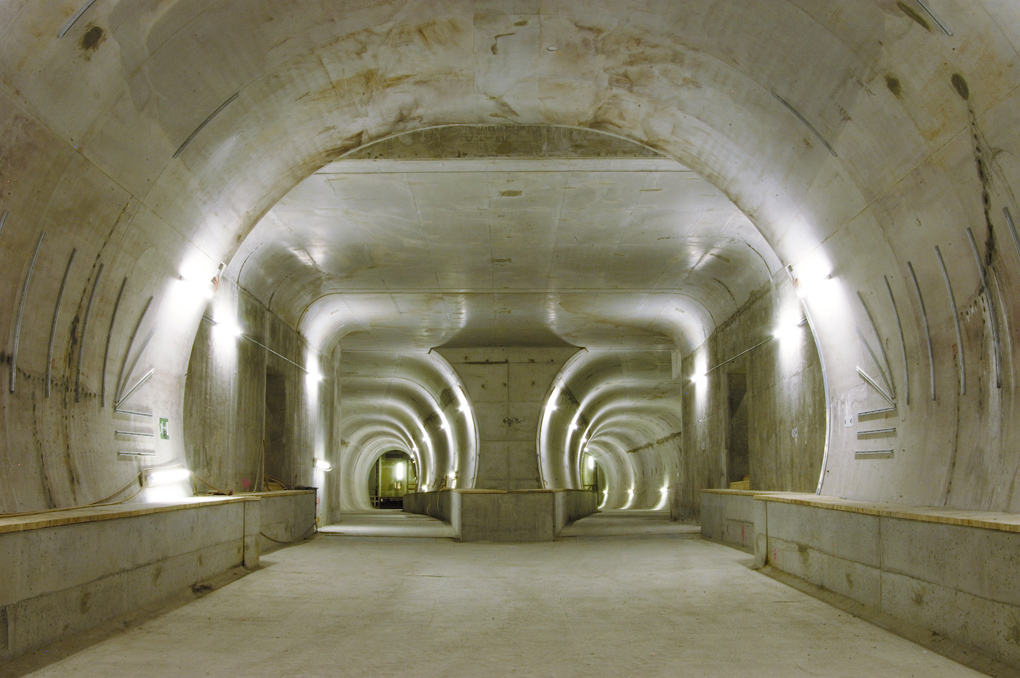

  • 80 m Bahnhofsbereich, dreischiffig F = 138 m²

Bauweise

  • Spritzbetonvortrieb mit Bagger, teilweise Rohrschirm
  • offene Bauweise
    West- und Ostkopf des Bahnhofs mit Zugängen
    100 m geschlossene Rampe als zweigleisiger Rechteckquerschnitt
    120 m offene Rampe als Trog

Geologie

  • Mergelstein
  • Verwitterungszone aus sandigen, kiesigen und schluffigen Tonen

Allgemeine Daten

Projekt
Stadtbahn Dortmund Ostentor Linie III,
Baulos S10.1, 2. BA

Auftraggeber
Stadt Dortmund, Stadtbahnbauamt

Auftragnehmer
Wayss & Freytag Ingenieurbau AG
als technischer Geschäftsführer in Arbeitsgemeinschaft

Bauzeit
März 2002 bis Dezember 2005

Bausumme Brutto
€ 40 Mio.

Nutzung
Infrastruktur
Art
U-Bahn Tunnel
Länge
1.230 m
Bauart
Spritzbetonvortrieb mit Bagger, offene Bauweise
